鐵銅垢的外觀與鈣鎂垢明顯不同，容易鑒別。由顏色偏紅或偏黑可以得知是以高價鐵為主還是以低價鐵為主，如果見到有紫紅色金屬光澤，則其含銅量可達50%以上。

水垢灼燒時質(zhì)量減少，鈦銅垢灼燒時質(zhì)量則常增加。這時灼燒時垢中銅氧化為氧化銅，氧化亞鐵氧化為氧化鐵，另外磁性氧化鐵可看作氧化鐵與氧化亞鐵的復合物，它在灼燒時質(zhì)量也有所增加。銅氧化為氧化銅時質(zhì)量增加 25.74%，氧化亞銅氧化為氧化銅時質(zhì)量增加 11.18%，氧化亞鐵氧化為氧化鐵時質(zhì)量增加11.15%，磁性氧化鐵氧化為氧化鐵時質(zhì)量增加 3.44%．在粗咯地探求垢中鐵銅的存在形式時，可由其含量與灼燒增量找上述關系推知。

  鐵銅的腐蝕產(chǎn)物較硅酸鹽垢和硫酸鹽垢易溶，但是比碳酸鹽垢和磷酸鹽垢難溶得多，它甚至難溶于常溫的濃鹽酸中。加熱到接近沸騰溫度時，它可溶于 20%以上的鹽酸中，但是需時較長。在鹽酸中加人少量硝酸并加熱可使之溶解，這是由于在溶解過程中亞鐵離子和亞銅高子被氧化為高價，破壞了溶解平衡之故。

鈦銅垢溶解后的溶液帶有一定顏色。如果以鐵為主時，溶液星淡黃色：如果以銅為主時，溶液呈淡綠色。

  用氨水中和鐵銅垢的酸溶波可輔助鑒別。鐵在中和至 pH≥6時，可產(chǎn)生棕紅色絮狀氫氧化鐵沅淀；PH值再高，銅可產(chǎn)生淺藍色氫氧化銅沉淀；如果含銅量較高，在過量的氨水中可產(chǎn)生深藍色的銅氨絡離子。

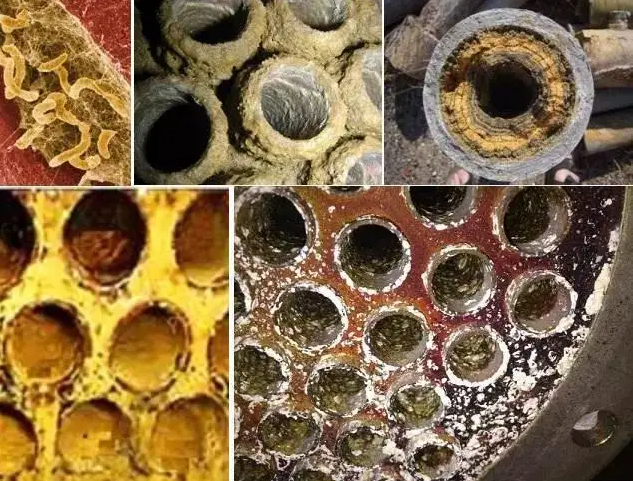

循環(huán)冷卻水要解決的第二大問題就是金屬設備的腐蝕，腐蝕的結(jié)果導致如下幾個問題：

1. 縮短設備壽命

2. 腐蝕產(chǎn)物形成污垢，降低換熱效率

3. 因換熱器破漏導致非預期停車

 處理對策：控制循環(huán)水系統(tǒng)腐蝕的方法有很多種，藥劑法是其中的一種，是通過向循環(huán)水中投加并保持一定量的緩蝕藥劑，使金屬表面形成一層致密的金屬氧化膜或其他類型的膜，以抑制腐蝕過程，從而達到防腐蝕的目的。緩蝕阻垢劑可使設備的腐蝕速率大大降低，設備壽命大大延長。

  我公司生產(chǎn)的緩蝕阻垢劑按照用途可以分為：電廠專用緩蝕阻垢劑，化工廠專用緩蝕阻垢劑，綠色無磷環(huán)保緩蝕阻垢劑，熱網(wǎng)專用緩蝕阻垢劑和銅緩蝕劑等幾大類型。同時還提供水處理項目承包服務如：循環(huán)水加藥，循環(huán)水緩蝕阻垢劑、循環(huán)水殺菌滅藻劑、粘泥剝離劑的添加、水質(zhì)檢測、分析，循環(huán)水包年運維服務。您有任何需求，歡迎您來咨詢！
